RFケーブルの解説：種類、用途、およびメンテナンス

RFケーブル（Radio Frequencyケーブル）は、通信機器から医療機器まで、多くのデバイスで信号を安定的かつ効率的に送信するために欠かせない存在です。本ガイドでは、RFケーブルの基本、種類、用途、およびRFテストの重要性について説明します。

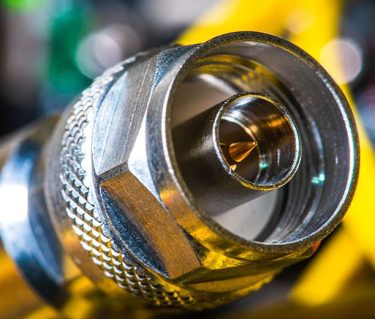

RFケーブルとは？

RFケーブルは、電子システム内で無線信号を運ぶケーブルです。

構成要素:

• センター導体：通常、銅やアルミニウムで作られ、信号を伝送します。
• 絶縁体：センター導体とシールドを分離し、信号効率を向上させます。
• シールド：絶縁体を包み込み、外部からの干渉を遮断します。
• 外被（ジャケット）：ケーブルを物理的な損傷から保護します。

機能:

• 信号伝送：RFケーブルは信号を高品質で他のポイントへ伝達し、信号の質を保ちます。
• 干渉防止：外部信号の干渉を防ぎ、送信された信号をクリアかつ正確に保ちます。
• 物理的保護：外被が衝撃などからケーブルを守ります。

RFケーブルの種類

• 同軸ケーブル：同軸ケーブルは最も一般的なRFケーブルであり、高周波信号をほとんど損失なく伝送します。ケーブルテレビ、インターネット接続、デジタルオーディオシステムで広く使用されています。
• ツイン同軸およびトリプル同軸ケーブル：ツイン同軸ケーブルは2本のセンター導体を持ち、トリプル同軸ケーブルは3本の導体を備えています。これらのケーブルは、干渉防止効果が高く、高速データ伝送やコンピュータネットワークに適しています。トリプル同軸ケーブルは、高精度なビデオおよび測定システムに適しています。
• RFケーブルアセンブリ：両端にコネクタが付いており、性能を左右するためコネクタの品質が重要です。カスタムRFケーブルアセンブリは特定のニーズに対応し、柔軟性と最適化された性能を提供します。

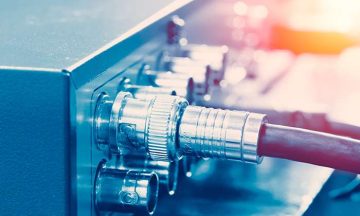

RFケーブルの用途

• 通信：アンテナ、送信機、受信機を接続し、スムーズな通信を実現します。
• 放送：テレビやラジオの信号をクリアに送信します。
• 航空宇宙および防衛：厳しい環境で安全で信頼性の高い通信を提供します。
• 医療機器：診断イメージングや患者のモニタリングに必要な高周波信号を伝送します。

RFケーブルは、干渉のないクリアな信号伝送を保証し、今日の迅速なデータ通信とデータ転送の基盤を支えています。

適切なRFケーブルの選択

以下の要素を考慮して、最適なケーブルを選びましょう：

• 周波数範囲：必要な周波数範囲をサポートしているかを確認します。
• 電力処理：過熱せずに必要な電力レベルを処理できるケーブルを選択します。
• 環境条件：厳しい環境に適した追加シールドや頑丈なジャケットのケーブルを選びましょう。

同軸ケーブルとツイン同軸ケーブルの比較

用途に応じて、同軸ケーブルとツイン同軸ケーブルのどちらが適しているかを比較することが重要です。

• 同軸ケーブル：一般的な用途に最適です。汎用性があり、長距離の信号伝送に適し、干渉も少ないです。
• ツイン同軸ケーブル：高速データ伝送に優れ、電気干渉の強い環境でも効果的に動作します。

RFテスト

RFテストは、RFケーブルの性能と信頼性を確認するために行われます。

• VSWR（電圧定在波比）：信号の反射と伝送効率を測定します。
• 挿入損失：信号がケーブルを通過する際の損失を測定します。
• リターンロス：信号が送信元に反射される量を測定します。

RFテストにより、アセンブリの性能が確保され、信号品質と性能に影響を与える問題が特定されます。

RFケーブルのメンテナンスと保管

RFケーブルの寿命を延ばすために、定期的なメンテナンスが重要です。早期に損傷を発見し、問題が大きくなる前に修理を行うことで、長期間にわたり最適な性能を維持できます。以下に、ベストプラクティスを示します：

• 慎重な取り扱い：過度な曲げを避けましょう。
• 適切な保管：涼しく乾燥した場所で保管し、ダメージを防ぎます。
• 定期的な点検：摩耗や損傷の兆候がないか定期的に確認し、性能の維持を図ります。

高品質RFソリューションのメリット

高品質のRFケーブルは、スムーズで効率的な動作を保証します。各タイプのRFケーブルの特性、用途、適切なテストやメンテナンスの重要性を理解することで、最適な性能を引き出せます。

おわりに

RFケーブルは、現代の通信システムにおける効率的な高周波信号伝送の要です。適切なケーブルの選定とメンテナンスは、システム性能を最大化する上で非常に重要です。Taoglasは、業界全体にわたって信頼性が高く効率的なRFソリューションを提供することに尽力しています。

高品質なRFケーブルは単なる配線ではなく、複雑なシステムにおいて信頼性とクリアな信号伝送を必要とする重要な要素です。適切なケアと定期的なテストにより、これらのケーブルは長期間にわたり最適な性能を発揮します。

異なる種類や用途を理解することで、特定のニーズに応じた適切な判断を下すことができます。TaoglasのRFソリューションにより、システムがスムーズかつ効率的に運用できるよう、信頼をおいてください。
